В каких единицах измеряется давление в трубах

Единицы измерения давления в водопроводе: как повысить напор до соответствия со СНиП

О давлении воды в водопроводе никто не задумывается до тех пор, пока оно не напомнит о себе: течет вода из крана, и, кажется, неплохо течет, но спустя пару минут поток уже напоминает тонкую нитку. Тогда-то встревоженные жильцы многоэтажек начинают выяснять друг у друга, что случилось с напором воды и каким оно должно быть в нормальных условиях.

Как измерить давление воды в системе

Вопрос отпадает, если у вас уже установлен манометр на входе в систему. Если нет, то потребуется 5 минут времени и следующие полезные вещи:

1. Манометр для воды.

2. Штуцер с резьбой 1/2 дюйма.

3. Шланг подходящего диаметра.

4. Червячные хомуты.

5. Сантехнический скотч.

Шланг одним концом надеваем на манометр, вторым на штуцер. Фиксируем хомутами. Идем в ванную. Откручиваем душевую лейку и на ее место определяем штуцер. Несколько раз переключаем воду между режимами душ-кран, чтобы выгнать воздушную пробку. Если стыки подтекают, то заматываем соединение сантехническим скотчем. Готово. Взгляните на шкалу манометра и узнайте давление в водопроводе.

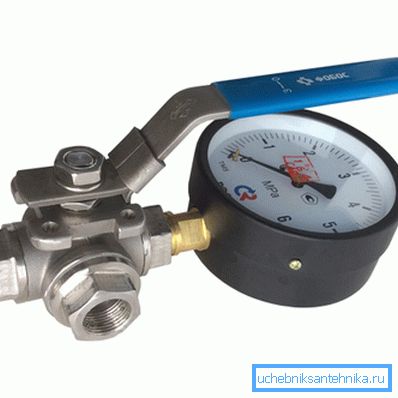

Вариант со шлангом универсален. Однако, вместо шланга с хомутами можно использовать переходники с выходом на 1/2 дюйма. Необходимая резьба переходника на входе зависит от резьбы конкретного манометра (метрическая, 3/8, 1/4).

Единицы измерения давления: таблица перехода физических величин

Существуют такие физические величины, прямо или косвенно связанные с давлением жидкости:

• Величина водяного столба. Внесистемная единица измерения давления. Равна гидростатическому давлению столба воды высотой 1 мм, оказываемому на плоское основание при температуре воды 4 °С при нормальных показателях плотности. Используется для гидравлических расчетов.

• Бар. Примерно равен 1-й атмосфере или 10 метрам водяного столба. Например, для бесперебойной работы посудомоечной и стиральной машин необходимо, чтобы давление воды составляло 2 бара, а для функционирования джакузи — уже 4 бара.

• Техническая атмосфера. За нулевую точку берется значение атмосферного давления на уровне Мирового океана. Одна атмосфера равна давлению, которое возникает при приложении силы в 1 кг на площадь 1 см².

Как правило, давление измеряется в атмосферах или барах. Эти единицы различаются по своим значениям, но вполне могут быть приравнены друг к другу.

Но есть и другие единицы:

• Паскаль. Единица измерения из международной системы единиц физических величин (СИ) давления, знакомая многим из школьного курса физики. 1 Паскаль это сила в 1 ньютон на площади в 1 м².

• PSI. Фунт на квадратный дюйм. Активно применяется за океаном, но в последние годы входит в обиход и в нашей стране. 1 PSI = 6894,75729 Па (смотрите таблицу ниже). На автомобильных манометрах часто шкала деления размечена в PSI.

Таблица перехода единиц измерения выглядит так:

Согласно СНиП и Постановлению Правительства РФ «О порядке предоставления коммунальных услуг гражданам», допустимое верхнее значение давления в водопроводной системе не должно превышать 6 атмосфер, а нижнее — не менее 0,2 атмосферы. Большее давление может разорвать старые трубы, а при меньшем не будет работать и кран.

Оптимальное давление воды в водопроводе должно быть таким, чтобы обеспечивать каждую квартиру независимо от этажности. Приемлемые условия, это когда можно одновременно пользоваться несколькими точками водозабора. Например, принимать душ и мыть овощи на кухне.

Давление воды при входе во внутреннюю сеть каждой квартиры должно составлять от 0,3 до 4,5 атмосферы, или бар, для горячей воды, и от 0,3 до 6,0 атмосфер для холодной.

Почему давление в водопроводе бывает слабым?

Низкое давление воды в водопроводе доставляет неудобства при пользовании многими бытовыми приборами и не дает совершать водные процедуры с использованием душа.

Низкое давление, или слабый напор воды, если говорить народным языком, может возникнуть в водопроводной системе в следующих случаях:

• Увеличенный забор воды на линии. Это наблюдается в большей степени летом и осенью, когда начинается пора садово-огородных работ и заготовки запасов на зиму, поскольку у некоторых горожан, особенно в провинции, земельные наделы могут быть устроены непосредственно во дворах многоквартирных домов.

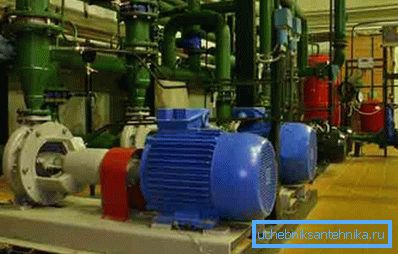

• Неисправность насоса. На распределительной станции может выйти из строя насос, в результате темпы подачи воды многократно снизятся.

• Нехватка электричества на насосной станции. Наверняка жители многоквартирных домов замечали, что при отключении электроэнергии перестает подаваться и вода.

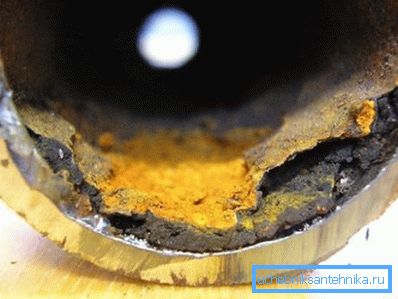

• Засорение водопроводных труб. Возможно, в систему попала окалина и прочий мусор, закупоривший внутреннее сечение.

• Утечка воды. Из-за прорыва трубопровода давление в системе резко падает и не восстанавливается вплоть до устранения аварии.

• Несколько проблем одновременно. Беда не приходит одна. Причины могут пересечься в самый неподходящий момент.

Кто виноват и что делать?

Дачники могут решить проблему низкого давления в водопроводе довольно просто: при помощи различных насосных станций или использования автономного водоснабжения.

Жильцам многоэтажных домов придется потрудиться. Для этого необходимо составление коллективного письма в управляющую организацию с требованием предоставления услуг в надлежащем виде согласно договору, и требование о перерасчете оплаты за некачественную услугу.

Для составления бумаг нужно официально зафиксировать показатели давления воды на этой линии.

Как поднять давление воды?

Повысить давление воды в отдельно взятой квартире можно так:

• Обратиться в ЖЭК или ДЭЗ или ТСЖ и управляющую организацию. Как показывает практика, это все же стоит делать коллективно. Так увеличатся шансы на своевременное решение вопроса. При отсутствии помощи со стороны государственных органов следует самостоятельно попробовать повысить давление воды в квартире

• Установить самовсасывающий насос. Однако, он будет забирать всю воду из стояка, обделяя тем самым жильцов нижних и верхних этажей.

• Выполнить монтаж насоса. Прибор способен повысить давление в системе.

• Установить накопительную емкость. К ней можно подключить бытовые приборы, поскольку давление возрастет. Хоть и не сильно.

Последний вариант особенно подходит жильцам многоэтажек в районах с отключениями воды по установленному четкому графику. Такое оборудование работает в автоматическом режиме.

Прежде чем самостоятельно увеличивать давление воды в водопроводе с помощью специальных приборов, рекомендуем попробовать решить эту проблему «мирным путем». Как правило, это дает результат.

Источник

Величины и способы: в чем измеряется давление воды и как провести измерение самому?

В чем измеряется?

Перед началом работы нужно разобраться, с чем и в какой системе измерений придется работать. Со школьной скамьи все знают, что в физике давление — это сила, с которой вещество действует на стенки сосуда. Там же написано, что в СИ ему соответствуют паскали (Па) или ньютоны на квадратный метр (Н/м2).

На шкале оборудования для измерения давления воды можно встретить следующие обозначения:

1. Pa, Па, КПа, МПа. Паскаль — принятая в международной системе единиц мера давления.
2. Кгс/см2, kgf/cm2. Килограмм-сила на квадратный сантиметр — устаревшая единица.
3. Ата, atm. Техническая атмосфера. 1 ата = 1 кгс/см2.
4. Мм вод. ст., mm H2O. Миллиметр водяного столба.
5. Psi, psia, psig, lb/in2. Фунт на дюйм квадратный. Встречается на американских, европейских приборах.
6. Бар, bar. Величина, приближенно равная одной технической атмосфере.

В СНиП 2.04.02-84 давление приводится в мегапаскалях (МПа). Там же установлена величина нормального напора воды.

Напор — это механическая энергия потока на площади. Измеряется в метрах. Допустимые значения для жилых площадей обозначены в СНиП 2.04.01-85.

Нормативы

В Российской Федерации источниками нормальных величин давления в системе водоснабжения являются следующие нормативно-правовые акты:

• Постановление Правительства РФ от 6.05.2011 г. № 354, приложение 1;
• Свод правил 30.13330.2016;
• СНиП 31-01-2003;
• СНиП 2.04.02-84;
• СНиП 2.04.01-85.

Стоит заметить, что показания для холодного (ХВС) водоснабжения отличаются от горячего (ГВС). При высоких температурах давление может быстро меняться.

Для стабильной работы системы распределения, горячую воду подают под более низким давлением.

Нормативом устанавливается:

• ГВС = 0.03 — 0.45 МПа или 0.3 — 4.5 атмосферы;
• ХВС = 0.03 — 0.6 МПа или 0.3 — 6 атмосфер.

Если показатели не соответствуют указанным выше, то смело можно требовать перерасчет от поставщика услуг.

Даже небольшие отклонения от нормы быть причиной для обращения в соответствующие органы. Не стоит переплачивать за те услуги, которые были предоставлены с очевидными нарушениями. Узнать точные данные можно с помощью манометров.

Что поможет определить?

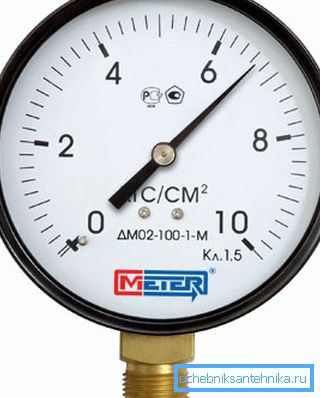

Узнать давление воды, поможет манометр. На полках магазинов можно встретить много разновидностей этого прибора, которые различаются:

• схемой подключения;
• точностью (ценой деления);
• погрешностью;
• датчиком (механические, электронные);
• материалами;
• ценой.

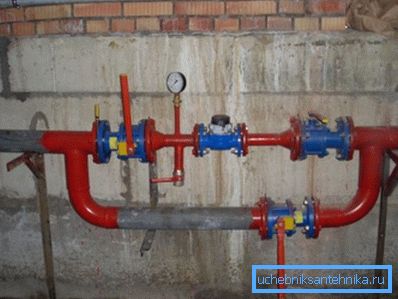

В квартире, частном доме можно воспользоваться обычными стационарными манометрами. Они являются частью водопровода.

Другой вариант — переносной манометр. Он состоит из:

• корпуса;
• креплений;
• трубок.

Есть разновидности, которые ставят на место смесителей, душевых леек. Другие, менее точные, — можно надеть прямо на кран. Для их установки не требуются глубокие познания в сантехнике. С этим справиться любой человек, который хоть раз в жизни имел дело с сантехникой.

Особняком стоят электронные и электромеханические датчики. Такие комплексные системы в автоматическом режиме контролируют напор, повышают или понижают давление. Они часто являются частью насосных систем, для монтажа которых стоит вызвать сантехников-профессионалов.

Перед тем, как измерить давление в квартире или частном доме, необходимо приобрести прибор для точных замеров. Существуют способ померить давление без специального оборудования, косвенно, но такие показания нельзя предоставить в ЖКХ.

Когда необходимо измерить?

Жители многоквартирного дома иногда обнаруживают, что в смесителе пропал нормальный напор. Это замедляет готовку, уборку, гигиенические процедуры. Сразу идут жалобы в водоканал.

Когда вода «бьет» из крана, то никто не спешит обращаться в коммунальные службы. Это такой же ненормальный режим работы водопровода.

Наличие любых положительных или отрицательных изменений в силе водяного давления, должно стать сигналом о неполадках. Чтобы убедиться в своих опасениях, можно померить его самостоятельно.

Пошаговая инструкция, как измерить самостоятельно

Хозяин частного дома должен иметь полную информацию о работе водоснабжения, но и владельцу квартиры тоже стоит иногда проводить замеры показателей. Монтаж приборов прост, не занимает много времени. Избежать ошибок поможет пошаговое руководство по измерению давления без помощи специалистов.

С манометром

Монтаж стационарного манометра занимает 1-3 часа. После распаковки и изучения схемы сборки можно приступать к работе:

1. Демонтируется участок трубы. В зависимости от конфигурации, это можно сделать болгаркой или разводным ключом.
2. Собирается участок водопровода вместе с измерительным прибором.
3. Его присоединяют к системе.
4. Делают тестовый пуск. Проверяют на наличие подтеков.

Переносной манометр собрать намного быстрее и легче. Это займет менее часа:

1. Соединяют корпус с переходником.
2. Отсоединяют один из шлангов, который идет к смесителю или душевой лейке.
3. Подключают на его место измерительное оборудование.

Без измерителя

Если нет возможности купить измерительное оборудование, то можно воспользоваться содержимым кладовки.

Первый вариант — с помощью обычной трехлитровой банки. Для этого необходимо просто засечь, через какое время вода дойдет до горлышка:

• 8 секунд — 0.3 атмосферы;
• 1 секунда — более 5 атмосфер.

Второй вариант — прозрачный шланг. Это способ включает в себя расчет, так что стоит запастись карандашом, бумагой:

1. Герметично соединяют шланг в вертикальном положении со смесителем.
2. Заполняют водой изгиб внизу конструкции (нулевой уровень).
3. Закупоривают верх шланга.
4. Открывают воду на максимум.
5. Через 2 минуты измеряют расстояние от нулевого уровня до верхней границы воды (a). И от неё до пробки(b).
6. Производят расчет по формуле: (давление[atm]) = 1 x (a+b) / b.

Особых трудностей ни один из предложенных способов вызвать не должен. Стоит произвести повторные измерения, чтобы исключить возможность ошибки. Полученные данные будут нужны, когда придет время выяснять причины неполадок.

Почему в водопроводе в квартире плохой напор?

Существуют 3 основные причины низкого давления:

1. Крупные засоры в трубах, на очистных сооружениях. Обильные осадки, загрязнение рек — всё это ведет к скоплению мусора в водопроводе. Для борьбы с этим применяют комплексные меры, в которых задействуют специалистов, специальную технику.
2. Повреждения трубопровода. Отсутствие мер по обновлению систем снабжения, ведет к износу и последующим поломкам.
3. Ошибки в разработке плана водоснабжения. Большое количество перепадов высот, изгибов, соединений нескольких линий в одну ведут к замедлению скорости течения воды, что напрямую влияет на давление.

Своими силами исправить это практически невозможно, но искусственно повысить его в квартире, доме можно с помощью насосного оборудования.

Как его повысить?

Простейший способ увеличить напор — поставить насос. В магазинах можно найти:

• проточные;
• стационарные (насосная станция).

Для гарантированного результата лучше установить несколько таких приборов. Сделать это можно, не запрашивая разрешения у служб ЖКХ.

Одновременная работа нескольких насосов может понизить напор у других жильцов. В таком случае суд может обязать удалить дополнительное оборудование из водопровода.

Стоит выбирать оборудование с производительностью 3.5 м3 в час и автоматической регулировкой. Крайне нежелательно, чтобы уровень шума превышал 40 дБ, иначе потребуется дополнительная звукоизоляция. Проточные насосы подсоединяются к трубам двумя шлангами.

Для насосных станций придется монтировать отдельный контур. Монтажом и реализацией занимаются специальные фирмы. Установка такого прибора гарантирует стабильное водоснабжение на протяжении многих лет.

Насосная станция — сложная система, в которую входят:

• небольшой резервуар;
• датчик давления;
• насос.

Такая конструкция позволяет защищать систему даже от небольших колебаний давления. Она анализирует величину напора в реальном времени, повышает или понижает его в зависимости от заданных параметров. Это необходимо в частном секторе, когда несколько соседей одновременно начинают полив своих участков.

Полезное видео

Как измерить давление воды в квартире, подскажет видео:

Заключение

Следить за давлением воды должен каждый пользователь. Делать это можно не только «на глаз», но и с помощью измерительного оборудования или импровизированных систем. Такие данные можно предоставить коммунальщикам, они будут обязаны отремонтировать линию.

Можно поставить несколько проточных насосов, чтобы стабилизировать небольшие колебания давления. Насосной станции будет гарантировать высокий напор в течение дня. Это облегчит мытье полов, готовку, купание.
