Какое давление держит шаровый кран

Спор на тему «Как правильно говорить : кран шаровый или кран шаровой ?»  возникнет еще не один раз, поэтому уточним сразу: в единственном числе правильно говорить кран шаровой, а во множественном числе — краны шаровые. Однако, на момент написания данной статьи, авто заполнение Яндекса и Гугла при наборе текста «кран шар» первым выдает вариант «кран шаровый» — так как этот вариант чаще используется техническими специалистами в «профессиональном жаргоне» — лично нам ближе «кран шаровый».
Для простоты изложения мы будем считать данные словосочетания идентичными (с технической точки зрения) и оставим этот спор нашим любимым учителям литературы и русского языка.
Итак, в этой статье мы попытаемся подробно рассмотреть все разновидности шаровых кранов и какой шаровой (шаровый) кран лучше выбрать из всего многообразия шаровых кранов.

Предлагаем Вашему вниманию список вопросов, которые будут рассмотрены:

1. Что такое шаровый кран ?
2. Какие достоинства и недостатки у шаровых кранов ?
3. Какие бывают шаровые краны по материалу корпуса ?
4. Какие бывают шаровые краны по типу присоединения ?
5. Какие бывают шаровые краны по типу прохода?
6. Какие бывают шаровые краны по типу корпуса?
7. Какие бывают шаровые краны по типу уплотнения?
8. Какие бывают разновидности шаровых кранов ?
9. Какие бывают шаровые краны по типу управления ?
10. Какие параметры важны при выборе шарового крана ?
11. Где купить кран шаровый (шаровой) ?
12. Что лучше поставить кран шаровый, затвор дисковый, вентиль или задвижку ?

1. Что такое шаровый кран ?

Кран шаровый — это разновидность трубопроводной арматуры, запорный элемент которой имеет форму шара, соединенный с рукояткой и предназначенный для перекрытия потока рабочей среды в трубопроводе. При повороте рукоятки шар вращается вокруг своей оси, которая расположена перпендикулярно по отношению к потоку рабочей среды и тем самым происходит открытие или закрытие шарового крана.


2. Какие достоинства и недостатки у шаровых кранов ?

Достоинства шаровых кранов:

— малый вес;
— малая строительная длина;
— малое гидравлическое сопротивление рабочей среды;
— возможность установки в любом пространственном положении;
— хорошее соотношение «цена-качество»;
— высокий класс герметичности.

Недостатки шаровых кранов:

— высокий крутящий момент для поворота ручки;
— возникновение гидравлических ударов в трубопроводе при быстром открытие крана;
— необходимость регулярного (не менее 1 раза в неделю) открытия и закрытия крана для предотвращения «залипания» шара;
— плохая применимость самых распространенных шаровых кранов с фторопластовым уплотнением на температурах более 150 град С.

3. Какие бывают шаровые краны по материалу корпуса ?

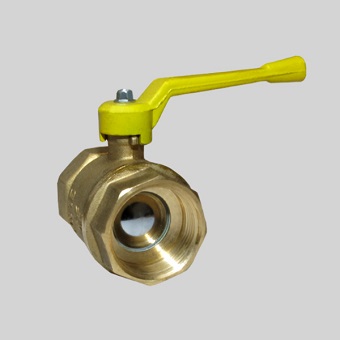

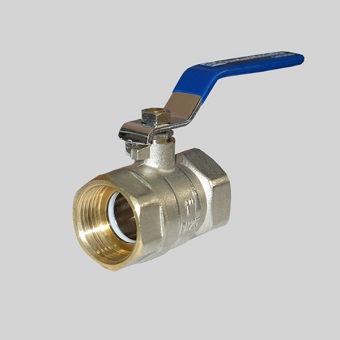

3.1.Кран шаровый латунный.

Краны шаровые латунные — это наиболее распространенные в сантехнике краны.

Основные достоинства латунных кранов :
— низкая цена;
— большой выбор моделей различных производителей;
— малые сроки поставки;
— хорошие эксплуатационные характеристики для воды и газа;
— устойчивость к механическим воздействиям.

Основные недостатки латунных кранов :
— малое количество диаметров, в основном выпускаются с Ду 8 до Ду 100 мм ;
— отсутствие приварного исполнения;
— нестабильная работа при температурах более 200 град С;
— невозможность стабильной эксплуатации на нефтепродуктах.

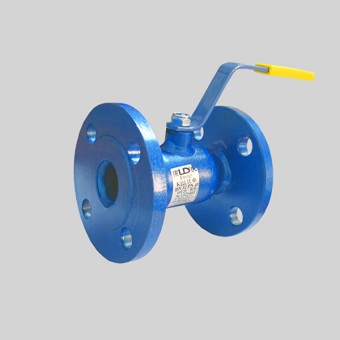

3.2. Кран шаровый стальной.

Краны шаровые стальные — это краны, изготовленный из углеродистой стали (обычно сталь 20 или сталь 25), которые нашли широкое применение в промышленности и ЖКХ.

Основные достоинства стальных кранов:
— низкая цена;
— большой выбор моделей различных производителей;
— малые сроки поставки;
— хорошие эксплуатационные характеристики для горячей воды и газа;
— устойчивость к механическим воздействиям;
— широкий модельный ряд.

Основные недостатки стальных кранов :
— нестабильную работу при температурах менее -40 град С;
— сложности при длительной эксплуатации в системах холодного водоснабжения ;
— невозможность эксплуатации на слабоагрессивных средах.

3.3. Кран шаровый из легированной стали (хладостойкий).

Краны шаровые хладостойкие — это краны, изготовленные из легированной стали (обычно 09Г2С) и предназначенные для эксплуатации при низких температурах до -60С, остальные свойства у них совпадают со стальными кранами.

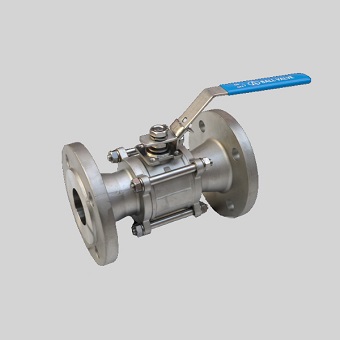

3.4. Кран шаровый из нержавеющей стали (нержавеющий).

Кран шаровый нержавеющий — это краны, изготовленные из нержавеющей стали (обычно 12Х18Н10Т и аналогичных), которые нашли широкое распространение в промышленности.

Основные достоинства нержавеющих кранов:
— широкий спектр рабочих сред;
— возможность эксплуатации при температурах до -60С.

Основные недостатки нержавеющих кранов:
— высокая цена;
— узкий модельный ряд , в основном выпускаются с Ду 8 до Ду 300 мм;
— большие сроки поставки на большинство кранов.

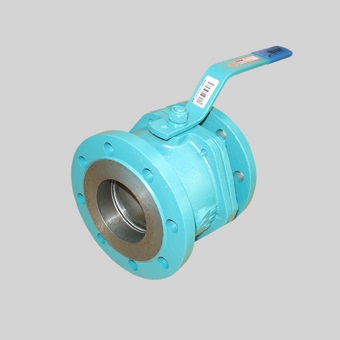

3.5. Кран шаровый чугунный.

Краны шаровые чугунные — это краны, изготовленные из серого (ковкого) чугуна. В связи с массовым изготовлением стальных шаровых кранов чугунные краны стали дороже и большинство производителей отказываются от их изготовления. Как результат примерно с 2010 года в России остался один производитель чугунных кранов и большое количество неликвидов, которые выпускались еще в 80-е годы при СССР. В связи с тем, что преимуществ по сравнению со стальными кранами у чугунных нет, то рекомендуем их без всякого сомнения менять на стальные краны.

3.6. Кран шаровый пластиковый

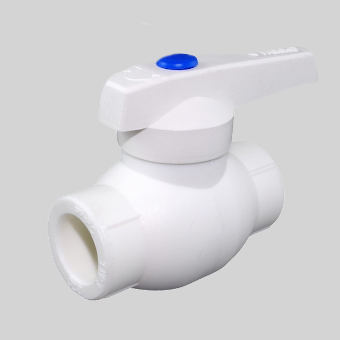

Краны шаровые пластиковые — это краны, изготовленные в основном из полипропилена и предназначенные монтажа на пластиковых трубах.

Основные достоинства полипропиленовых кранов:
— долговечность, сопоставимая с латунными ;
— цена ;
— малый вес.

Основные недостатки полипропиленовых кранов:
— возможность монтажа только на пластиковые трубы.

4. Какие бывают шаровые краны по типу присоединения ?

Кран шаровый муфтовый — это краны с резьбовым присоединением, которые нашли широкое применение в различных областях промышленности и ЖКХ. Эти краны выпускаются с Ду8 по Ду100, материал корпуса: латунные, стальные и нержавеющие. Основные достоинство таких кранов: малый вес, малая строительная длина, невысокая стоимость. К недостаткам муфтовых шаровых кранов можно отнести узкую линейку диаметров и сложность при проведении обслуживания (кран забился окалиной и т.п.) и ремонтных работ.
Существует несколько разновидностей типа резьбы:
— кран шаровый вн-вн с внутренней резьбой с обоих сторон;
— кран шаровый нар-нар (так же называется кран шаровый цапковый) с наружной резьбой с обоих сторон;
— кран шаровый штуцерный — это разновидность крана с наружной резьбой, только на каждую резьбу накручены штуцера;
— кран шаровый вн-нар с внутренней резьбой с одной стороны и наружной резьбой с другой стороны;
— кран шаровый с «американкой» с внутренней резьбой с одной и накидной гайкой с другой стороны.

Кран шаровый фланцевый — это краны, который присоединяется непосредственно к обратным фланцам. Эти краны выпускаются с Ду15 по Ду800, материал корпуса: чугунные, стальные и нержавеющие. Основные достоинство таких кранов: удобство монтажа и обслуживания, применяемость для всей линейки давлений. К недостаткам фланцевых шаровых кранов можно отнести большие вес и габаритные размеры, а так же возможность ослабления со временем затяжки болтов и как следствие потеря герметичности.

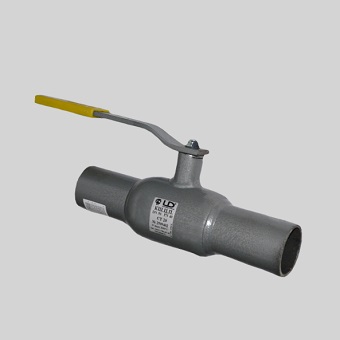

Кран шаровый под приварку — это краны с концами под приварку. Эти краны выпускаются с Ду10 по Ду800, материал корпуса: стальные и нержавеющие. Основные достоинство таких кранов: полная и надежная герметичность соединения, малый, в сравнении с фланцевыми, вес и строительная длина. К недостаткам сварных кранов можно отнести невозможность обслуживания, сложность демонтажа и замены.

5. Какие бывают шаровые краны по типу прохода ?

Кран шаровый полнопроходный — это кран, у которого заявленный диаметр условного прохода Ду совпадает с величиной реального прохода в шаре. Например у полнопроходного крана Ду100 и диаметр и реальный проход в шаре равен 100мм.

Кран шаровый стандартнопроходный — это кран, у которого заявленный диаметр условного прохода всегда больше, чем реальное отверстие в шаре. Например у стандартнопроходного крана Ду100 диаметр условного прохода 100мм, а реальный проход в шаре 80мм. Основным достоинством стандартнопроходных кранов является их более низкая цена в сравнении полнопроходными.

Многие спросят — а почему появилась стандартнопроходная модель и пользуется такой популярностью? (более 90% всех шаровых кранов стандартнопроходные). Ответ довольно интересен. За счет конструкции крана, когда достигается малое гидравлическое сопротивление рабочей среды при проходе через шар пропускная способность стандарнопроходного крана иногда даже больше чем у вентилей и задвижек такого же диаметра, а так как краны шаровые получили широкое распространение с 2000 года, то они без каких-либо проблем заменяют аналогичную арматуру без потери давления и расхода среды.
ВНИМАНИЕ!!! Если Вы покупаете шаровый кран и в счете или накладной не указано, что он полнопроходной — имейте ввиду, что Вы покупаете стандарнопроходной кран.

6. Какие бывают шаровые краны по типу корпуса ?

Кран шаровый цельносварной — это неразборный кран из углеродистой, легированной или нержавеющей стали, который за счет сварного корпуса имеет более низкую цену по сравнению с разборными кранами. Учитывая ресурс эксплуатации крана около 20 лет потребность в обязательном применении разборной конструкции возникает довольно редко.

Кран шаровый разборный — это кран, который можно разбирать и обслуживать. Единственный существенный нюанс — без специализированного оборудования качественно провести разборку и обслуживание без потери герметичности вряд ли получится.

7. Какие бывают шаровые краны по типу уплотнения ?

Наш опыт показывает, что 99% всех шаровых кранов выпускаются с фторопластовым уплотнением, за исключением высокотемпературных исполнений, где используют уплотнение металл по металлу.

PTFE (фторопласт, тефлон) – температуростойкий полимер, который обеспечивает стабильную работу на горячей и холодной воде, технических маслах, углеводородных смесях (нефтепродукты, природный газ), паре (до 150С). Диапазон рабочей температуры от -10С..+150С, максимально допустимая температура -40С..+200С.

Металл по металлу — это уплотнение, в котором корпус и шар крана соприкасается друг с другом без мягких уплотнений. Основное достоинство металлических уплотнений устойчивость к высоким температурам. Основным недостатком можно считать сложность обеспечения класса герметичности А.

8. Какие бывают разновидности шаровых кранов ?

Кран шаровый запорный — это двухходовые шаровые краны, которые предназначены для полного перекрытия потока среды. Это самые популярные и распространенные краны.

Кран шаровый регулирующий — это двухходовые шаровые краны у которых конструкция шара позволяет производить регулирование потока рабочей среды.

Кран шаровый для подземной установки — это двухходовые шаровые краны с удлиненным штоком предназначенные для установки на подземных коммуникациях с возможностью открытия или закрытия крана через ковер, установленный на улице.

Кран шаровый трехходовой — это шаровые краны, предназначенные для смешения жидкости (Т-порт) или распределения потока (L-порт). Подобные краны широко применяются для установки манометров и датчиков давления, а так же в сложных технологических процессах.

Кран шаровый для подключения датчика — это двухходовые шаровые краны с возможностью подключения датчика температуры. Эти шаровые краны нашли широкое распространение при монтаже квартирных теплосчетчиков.

9. Какие бывают шаровые краны по типу управления ?

Кран шаровый ручной — это самые распрстраненные шаровые краны с ручкой или «бабочкой».

Кран шаровый с редуктором — это краны с установленным на них механическим редуктором. Редуктор необходимо обязательно устанавливать на всех кранах диаметров свыше 300мм, а так же на кранах с меньшим диаметром, где необходимо обеспечить плавное открытие шарового крана.

Кран шаровый с электроприводом — это краны с установленным на них электроприводами применяются для дистанционного управления технологическими процессами, а так же для аварийного закрытия трубопроводов.

Кран шаровый с пневмоприводом — это краны с установленным на них пневматическими приводами применяются для дистанционного управления технологическими процессами, а так же для аварийного закрытия трубопроводов во взрывоопасных зонах, в которых установка электропривода недопустима.

10. Какие параметры важны при выборе шарового крана ?

Многие наши заказчики сталкиваются с необходимостью установить кран шаровый на объекте, но у них нет марки.В таком случае можно произвести подбор необходимого Вам крана.
Рассмотрим какие параметры важны при подборе обратного клапана.
— диаметр клапана, Ду — обычно он совпадает с диаметром трубопровода. Стандартный ряд диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8 дюйма), 15 (½ дюйма), 20 (¾ дюйма), 25 (1 дюйм), 32 (1 ¼ дюйма), 40 (1 ½ дюйма), 50 (2”), 65 (2 ½ дюйма), 80 (3 дюйма), 100 (4 дюйма), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
— условное давление клапана, Ру — Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 кгс/см2. При выборе условного давления стоит учитывать тот факт, что для стабильной и долгосрочной работы крана необходимо чтобы рабочее давление было в 2 раза меньше номинального. Например у Вас в трубе давление 12 кгс/см2. Необходима установка крана на 25кгс/см2. Если установить кран на 16 кгс/см2, то в течении нескольких месяцев кран может выйти из строя.
— материал корпуса — особенности материала корпуса различных кранов описана в настоящей статье в пункте 3.
— тип присоединения — особенности материала корпуса различных кранов описана в настоящей статье в пункте 4.
— конструкция клапан — особенности конструкций шаровых кранов описана в настоящей статье в пункте 8.
— уплотнение в затворе — особенности уплотнений различных кранов описана в настоящей статье в пункте 7.
— производитель оборудования — это весьма немаловажный параметр, т. к. на рынке сейчас очень много низкокачественных китайских кустарных кранов, которые вроде подходят по всем параметрам, но в процессе эксплуатации доставляют так много головной боли, что экономия выходит боком. Вторая крайность это многие европейские и американские бренды пытаются продавать свое оборудование в 3-5 раз дороже нормального по качеству товара. Как быть рядовому покупателю? В этом случае желательно получить консультацию людей, которым Вы доверяете — сантехники, монтажники, авторитетные продавцы.

11. Где купить кран шаровый ?

После того, как Вы подобрали по параметрам шаровый кран осталось его просто купить. Выбор места, где будет произведена покупка за Вами, мы дадим лишь несколько рекомендаций, которые позволят избежать ошибок:
— шаровый кран должен быть новым и иметь всю необходимую документацию и гарантии. Под новым краном мы понимаем кран, который выпущен после 2012 года, которому максимум 5 лет. Многие продавцы неликвидов скажут — а что с ним случится — железяка как железяка. Тут есть две тонкости. Если в кране есть мягкие уплотнения, то за 5-7 лет простого лежания полимеры могут потерять часть свойств, что может негативно сказаться на эксплуатации. И второе, если крану более 5 лет вряд ли кто будет нести по нему гарантийные обязательства и с сопроводительной документацией будут проблемы.
— кран должен иметь запас по условному давлению — это очень важно для долгой и стабильной эксплуатации. Наш опыт показывает, что попытка выбора крана с сопоставимым рабочим и условным давлением заканчивается выходом из строя оборудования.
— кран необходимо покупать у надежного продавца — люди которые дорожат свое репутацией не будут продавать краны сомнительного качества.
— учитывайте рекомендации людей, которым Вы доверяете — это важно если нет определенности с моделью. В этом случае стоит проконсультироваться с опытными монтажниками, эксплуатационщиками или продавцами. На рынке много низкокачественной продукции, которую даже человеку с опытом довольно сложно отличить от нормальной и есть много брендовой продукции, которая делается в Китае и продается в 2-3 раза дороже рыночной цены с заверением, что это супер оборудование и лучше в мире не бывает.
А если Вы учли все тонкости — то выбор где купить обратный клапан только за Вами — самое важное не забывать о соотношении «цена-качество».

12. Что лучше поставить кран шаровый, затвор дисковый, вентиль запорный или задвижку ?

Наш многолетний опыт работы с запорной арматурой говорит, что универсальной арматуры не бывает и для разных условий эксплуатации необходима установка различных ее видов. Рассмотрим случаи, в которых имеет смысл установки шаровых кранов:
— бытовые коммуникации воды и газа — здесь рекомендуем установку латунных шаровых кранов.
— промышленные газопроводы и нефтепроводы — здесь рекомендуем установку стальных фланцевых и приварных кранов.
— системы отопления и горячего водоснабжения — здесь рекомендуем установку стальных фланцевых и приварных кранов.
А теперь рассмотрим наиболее распространенные ошибки при выборе шаровых кранов:
— нельзя устанавливать стальные краны в системы холодного водоснабжения ,так как в воде много кислорода и кран буквально за 3-6 месяцев эксплуатации обрастает ржавчиной и выходит из строя. Для долгосрочной работы рекомендуем устанавливать задвижки с обрезиненным клином.
— нельзя устанавливать стальные краны с фторопластовым уплотнением на паропроводы с постоянной температурой пара выше 150С ,так как буквально за 1-2 месяца эксплуатации уплотнение начинает выходить из строя и кран теряет герметичность. Для стабильной эксплуатации паропроводов рекомендуем устанавливать вентиля с уплотнением «металл по металлу», которые без проблем стоят на высоких температурах.
