Каким должен быть перепад давления элеваторном узле

Норма или признак серьёзных неполадок? Причины перепада давления в системе отопления

Большинство отопительных систем домохозяйств зависят от показателей напора и температурного режима теплоносителя.

Отопление работает путём прогона нагретой жидкости через трубы и радиаторы, доставляющие тепло по всему дому, благодаря перепаду давления в системе.

Однако, перепад может давать сбой, при котором требуется его корректировка в меньшую или большую стороны. Такая процедура необходима для восстановления эффективности работы и соблюдения безопасности при её эксплуатации.

Нормы перепада давления в системе отопления частного и многоквартирного дома

Стандарты перепада регулируются правилами ГОСТа и СНиПа. Приведённые расчёты документаций обеспечивают полноценную работу всей системы отопительного оборудования, включая объекты:

• одноэтажное строение — 0,1—0,15 МПа или 1—1,5 атмосфер;
• малоэтажное сооружение (максимум три этажа) — 0,2—0,4 МПа или 2—4 атм.;
• многоквартирный дом при средней этажности (5—9 этажей) — 0,5—0,7 МПа или 5—7 атм.;
• высотные многоквартирные дома — до 10 МПа или 10 атм.

Непосредственно сам перепад должен быть 0,2—0,25 Мпа или 2—2,5 атмосферы.

Почему скачет давление и когда нет скачков?

Специальный скачек нужен для того, чтобы теплоноситель не застаивался на одном месте, а постоянно циркулировал между прямым трубопроводом котельной (при подаче) и радиаторами дома (при обратном потоке). Благодаря разнице в 2,5 атмосферы, теплоноситель «бегает» с такой скоростью, которая стабильно поддерживает комфортную температуру.

Если напора недостаточно, отопительные приборы не получают эффективную теплоотдачу от жидкого теплоносителя и в помещении становится холодно.

Метод расчёта

В центральной системе отопления существуют два вида давления:

• опрессовочное: временное, с повышенной нагрузкой, которое создаётся для испытаний системы после ремонтно-монтажных работ или перед отопительным сезоном;
• рабочее: постоянное, при котором система должна превосходно функционировать весь обогревательный период.

Для правильного расчёта перепада давления, нужно учесть разницу между двумя точками отопительного контура: на верхнем этаже и нижнем. Итоговый показатель при функционирующем натиске не должен превышать 10%, а при опрессовочном — 20%.

Обычно, в городском многоэтажном доме, рабочее давление составляет на трубе подачи — 6 атмосфер, а на обратном пути — 4-4,5 атм.

Справка. На показатель напора влияет множество факторов, в т. ч. и засорённость внутренних каналов контуров.

Для частных домов критическим показателем является мощность котла, т. е. тот уровень давления, который агрегат способен выдержать. Обычно, 2—3 атмосфер для одноэтажного дома вполне достаточно.

Регулятор для регулировки давления

Для соблюдения всех мер по безопасному функционированию системы отопления, необходимо постоянно следить за температурой и напором теплоносителя.

Давление контролируется с помощью манометра с трубкой Бурдона. В этом приборе есть эластичная измерительная составляющая, которая, под влиянием сжимающей нагрузки, деформируется определённым способом.

Фото 1. Манометр, установленный в системе отопления. Прибор позволяет измерить показатели давления.

Преобразование изменений отображается на вращательном движении стрелки, показывая на циферблате точное значение в привычных показателях.

Важно! После гидроударов манометры нужно проверять, т. к. последующие показания могут быть завышены.

Манометры устанавливаются на самых критических участках системы:

• на входе и выходе магистрали с теплоносителем (централизованное отопление);
• перед и после отопительного котла (индивидуальное обогревание);
• перед и после циркуляционного насоса (принудительная циркуляция);
• возле фильтров, соответствующих регуляторов и клапанов.

Как регулировать показатели

Для этой процедуры существуют несколько проверенных способов:

1. Корректность проектирования, в т. ч. гидравлических расчётов и монтажа трубопроводов:

• подающая магистраль должна быть сверху, а обратная — снизу;
• для стояков нужны трубы 20—25 мм, а для розливов — 50—80 мм;
• трубы для стояков используются и для подводки к приборам отопления.

1. Изменение температуры воды. При нагревании теплоноситель расширяется, увеличивая тем самым давление в отопительной системе. К примеру, при 20°С оно может подскочить на 0,13 МПа, а при 70°С — на 0,19 МПа. Поэтому снижение температуры приведёт к соответствующей его регулировке.

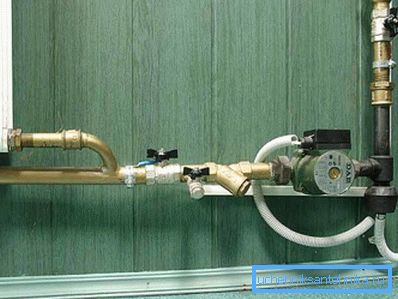

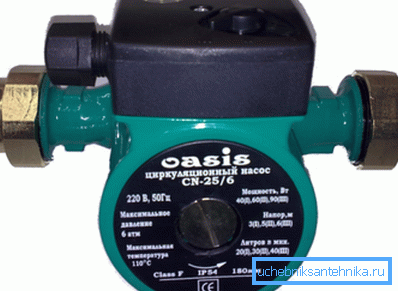

2. Применение циркуляционных насосов для обеспечения теплом квартир верхних этажей в высотках.

Фото 2. Циркуляционные насосы, установленные в многоэтажном доме. При помощи приборов осуществляется циркуляция теплоносителя по системе отопления.

1. Внедрение расширительных бачков. При индивидуальном отоплении, «лишний» объём нагретого теплоносителя будет переходить в ёмкость, а остывший — возвращаться в систему, сохраняя стабильность напора.
2. Использование специальных регуляторов. Такие приборы способны предотвратить завоздушивание системы при резких скачках давления в магистралях. Монтаж производится на байпасной линии насоса или на перемычке, размещённой между двумя трубопроводами — подачи и обратки.

Причины падения давления и способы их устранения

Среди основных причин падения напора отмечаются следующие:

• утечка теплоносителя;
• снижение объёма радиатора при устранении, содержащихся в нём, воздушных масс;
• уменьшение температуры устройства из-за повреждений котельного оборудования;
• неисправность насосной оснастки (с принудительной циркуляцией).

Утечки можно обнаружить визуально, внимательно осмотрев трубы и радиаторы, а также отключив насос. Если статическое (естественное) давление останется на прежнем уровне, то причина будет в насосном оснащении.

При снижении температуры теплоносителя необходимо проверить котёл, а при уменьшении объёма из-за воздуха — просто его восстановить.

Почему растет давление, способы устранения неполадок

В отопительной системе давление поднимается вследствие следующих причин:

• завоздушивание системы;
• чрезмерная засорённость фильтров;
• неисправность соответствующего регулятора или его ошибочная настройка;
• рост объёма теплоносителя из-за неверного функционирования регулирующей автоматики.

Сначала нужно прочистить фильтры и удалить воздушные пробки в системе. Потом проверить работу автоматики, путём отключения подпитки. Затем протестировать регулятор, скорректировав его настройки.

Какие бывают последствия повышенных и пониженных показателей

Последствия неправильного напора могут быть разными — от резкого изменения температуры в помещении (слишком холодно или слишком жарко) до отсутствия воды на самых верхних этажах.

Внимание! Старые котлы без системы термоконтроля могут взорваться!

Что нужно делать для поддержания необходимого перепада давления? Простые рекомендации, изложенные ниже, помогут держать напор постоянно в норме:

1. Соблюдение нормативов при проектировании и сборке отопительной системы.
2. Принятие в расчёт изменения давления при нестабильности температуры теплоносителя.
3. Использование циркуляционных насосов там, где статический напор не обеспечивает нужный перепад.

​Полезное видео

Посмотрите видео, в котором рассказывается о наиболее частых причинах изменения давления в отопительной системе.

Важность поддержки перепадов

Перепад давления в отопительной системе является одним из главных её составляющих, без которого о нормальном функционировании не может быть и речи. Поэтому предотвращение поломок при своевременном контроле обеспечит комфорт и бесперебойную работу на долгие годы.

Источник

Перепад давления в системе отопления: необходимый для циркуляции минимум

В статье мы затронем проблемы, связанные с давлением и диагностируемые манометром. Мы построим ее в форме ответов на часто задаваемые вопросы. Обсуждаться будет не только перепад между подачей и обраткой в элеваторном узле, но и падение давления в системе отопления закрытого типа, принцип работы расширительного бака и многое другое.

Давление — не менее важный параметр отопления, чем температура.

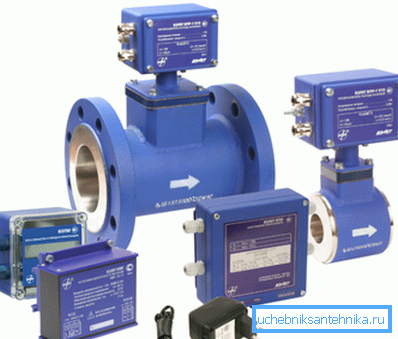

Центральное отопление

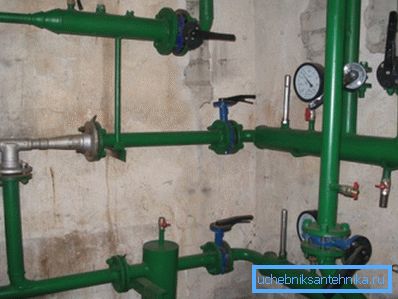

Как работает элеваторный узел

На входе элеватора стоят задвижки, отсекающие его от теплотрассы. По их ближним к стене дома фланцам проходит раздел зон ответственности между жилищниками и поставщиками тепла. Вторая пара задвижек отсекает элеватор от дома.

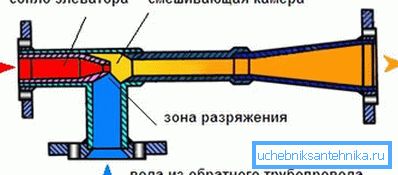

Подающий трубопровод всегда вверху, обратка — внизу. Сердце элеваторного узла — узел смешения, в котором расположено сопло. Струя более горячей воды из подающего трубопровода вливается в воду из обратного, вовлекая ее в повторный цикл циркуляции через контур отопления.

Регулируя диаметр отверстия в сопле, можно менять температуру смеси, поступающей в батареи отопления.

Строго говоря, элеватор — не помещение с трубами, а вот этот узел. В нем вода с подачи смешивается с водой обратного трубопровода.

Какой перепад между подающим и обратным трубопроводами трассы

• В штатном режиме работы он составляет около 2-2,5 атмосфер. Типично в дом поступает 6-7 кгс/см2 на подаче и 3,5-4,5 на обратке.

Обратите внимание: на выходе из ТЭЦ и котельной перепад больше. Его снижают как потери за счет гидравлического сопротивления трасс, так и потребители, каждый из которых представляет собой, упрощенно говоря, перемычку между обеими трубами.

• Во время испытаний на плотность насосы накачивают в оба трубопровода не менее 10 атмосфер. Испытания проводятся холодной водой при перекрытых входных задвижках всех подключенных к трассе элеваторов.

Какой перепад в системе отопления

Перепад на трассе и перепад в системе отопления — две абсолютно разные вещи. Если давление обратки до и после элеватора не отличается, то вместо подачи в дом поступает смесь, давление которой превышает показания манометра на обратке всего на 0,2- 0,3 кгс/см2. Это соответствует перепаду высоты в 2-3 метра.

Этот перепад тратится на преодоление гидравлического сопротивления розливов, стояков и отопительных приборов. Сопротивление определяется диаметром каналов, по которым движется вода.

Какого диаметра должны быть стояки, розливы и подводки к радиаторам в многоквартирном доме

Точные значения определяются гидравлическим расчетом.

В большинстве современных домов применяются следующие сечения:

• Розливы отопления делаются из трубы ДУ50 — ДУ80.
• Для стояков используется труба ДУ20 — ДУ25.
• Подводка к радиатору делается либо равной диаметру стояка, либо на шаг тоньше.

Нюанс: занижать диаметр подводки относительно стояка при монтаже отопления своими руками можно только при наличии перемычки перед радиатором. Причем врезана она должна быть в более толстую трубу.

На фото — более здравое решение. Диаметр подводки не занижен.

Что делать, если температура обратного трубопровода слишком мала

1. Рассверливается сопло. Его новый диаметр согласуется с поставщиком тепла. Увеличенный диаметр не только поднимет температуру смеси, он увеличит и перепад. Циркуляция через отопительный контур ускорится.
2. При катастрофической нехватке тепла элеватор разбирается, сопло изымается, а подсос (труба, соединяющая подачу с обраткой) глушится.
   В систему отопления поступает вода из подающего трубопровода напрямую. Температура и перепад давлений резко увеличиваются.

Обратите внимание: это крайняя мера, на которую можно пойти только при риске разморозки отопления. Для нормальной работы ТЭЦ и котельных важна фиксированная температура обратки; заглушив подсос и сняв сопло, мы поднимем ее как минимум на 15-20 градусов.

Что делать, если температура обратки слишком велика

1. Штатная мера — заварить сопло и рассверлить его заново, уже меньшим диаметром.
2. Когда нужно срочное решение без остановки отопления — перепад на входе в элеватор уменьшается с помощью запорной арматуры. Это можно сделать входной задвижкой на обратке, контролируя процесс по манометру.
   У этого решения есть три недостатка:

• Давление в системе отопления вырастет. Мы ведь ограничиваем отток воды; нижнее давление в системе станет ближе к давлению подачи.
• Износ щечек и штока задвижки резко ускорится: они будут находиться в турбулентном потоке горячей воды с взвесями.
• Всегда есть вероятность падения изношенных щечек. Если они полностью перекроют воду, отопление (прежде всего подъездное) будет разморожено в течение двух-трех часов.

Давление контролируется по манометру на обратке. Перепад уменьшается до 0,5-1 кгс/см2, не меньше.

Зачем нужно большое давление в трассе

Действительно, в частных домах с автономными системами отопления используется избыточное давление всего в 1,5 атмосферы. И, разумеется, большее давление означает, куда большие расходы на более прочные трубы и питание нагнетающих насосов.

Необходимость в большем давлении связана с этажностью многоквартирных домов. Да, для циркуляции нужен минимальный перепад; но ведь воду нужно поднять до уровня перемычки между стояками. Каждая атмосфера избыточного давления соответствует водяному столбу в 10 метров.

Зная давление в трассе, нетрудно вычислить максимальную высоту дома, который может быть отоплен без применения дополнительных насосов. Инструкция по расчету проста: 10 метров умножаются на давление обратки. Давление обратного трубопровода в 4,5 кгс/см2 соответствует водяному столбу в 45 метров, что при высоте одного этажа в 3 метра даст нам 15 этажей.

К слову, горячее водоснабжение подается в многоквартирных домах из того же элеватора — с подачи (при температуре воды не выше 90 С) или обратки. При недостатке давления верхние этажи останутся без воды.

Автономное отопление

Зачем нужен расширительный бачок

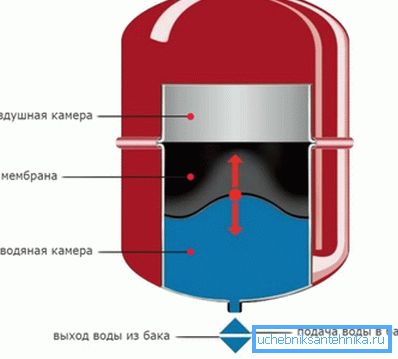

Расширительный бак отопления вмещает избыток расширившегося теплоносителя при его нагреве. Без расширительного бака давление может превысить прочность трубы на разрыв. Бак состоит и стальной бочки и мембраны из резины, которая отделяет воздух от воды.

Воздух, в отличие от жидкостей, хорошо сжимается; при увеличении объема теплоносителя на 5% давление в контуре благодаря воздушной емкости вырастет незначительно.

Объем бака обычно берется примерно равным 10% общего объема отопительной системы. Цена этого устройства невелика, так что покупка не будет разорительной.

Правильный монтаж бачка — подводкой вверх. Тогда в него не попадет лишний воздух.

Почему в закрытом контуре уменьшается давление

Почему падает давление в системе отопления закрытого типа?

Ведь воде некуда деться!

• При наличии в системе автоматических воздушников через них будет выходить растворенный на момент заполнения в воде воздух.
  Да, он составляет небольшую часть объема теплоносителя; но ведь большого изменения объема и не нужно, чтобы манометр отметил изменения.
• Пластиковые и металлопластиковые трубы могут незначительно деформироваться под влиянием давления. В сочетании с высокой температурой воды этот процесс ускорится.
• В системе отопления падает давление при снижении температуры теплоносителя. Тепловое расширение, помните?

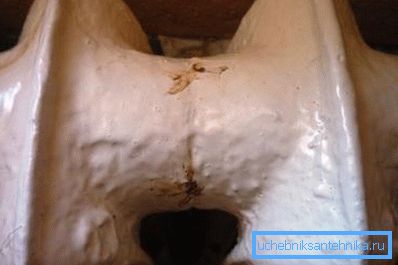

• Наконец, незначительные утечки легко увидеть лишь в централизованном отоплении по ржавым следам. Вода в замкнутом контуре не столь богата железом, да и трубы в частном доме чаще всего не стальные; поэтому увидеть следы мелких течей в том случае, если вода успевает испаряться, почти невозможно.

Чем опасно падение давления в замкнутом контуре

Выходом из строя котла. В старых моделях без термоконтроля — вплоть до взрыва. В современных старших моделях часто присутствует автоматический контроль не только температуры, но и давления: когда оно падает ниже порогового значения, котел сообщает о неполадке.

В любом случае лучше поддерживать давление в контуре на уровне примерно полутора атмосфер.

Последствия взрыва отопительного котла.

Как замедлить падение давления

Чтобы не подпитывать систему отопления раз за разом каждый день, поможет простая мера: поставьте второй расширительный бак большего объема.

Внутренние объемы нескольких бачков суммируются; чем больше суммарное количество воздуха в них — тем меньшее падение давления вызовет уменьшение объема теплоносителя на, скажем, 10 миллилитров в сутки.

Несколько расширительных бачков можно подключить параллельно.

Где поставить расширительный бак

В общем-то, большой разницы для мембранного бака нет: он может быть подключен в любой части контура. Производители, однако, рекомендуют подключать его там, где течение воды максимально близко к ламинарному. При наличии в системе циркуляционного насоса отопления бачок можно смонтировать на прямом участке трубы перед ним.

Заключение

Надеемся, что интересовавший вас вопрос не остался без внимания. Если это не так — возможно, нужный ответ вы сможете найти в видео в конце статьи. Теплых зим!
